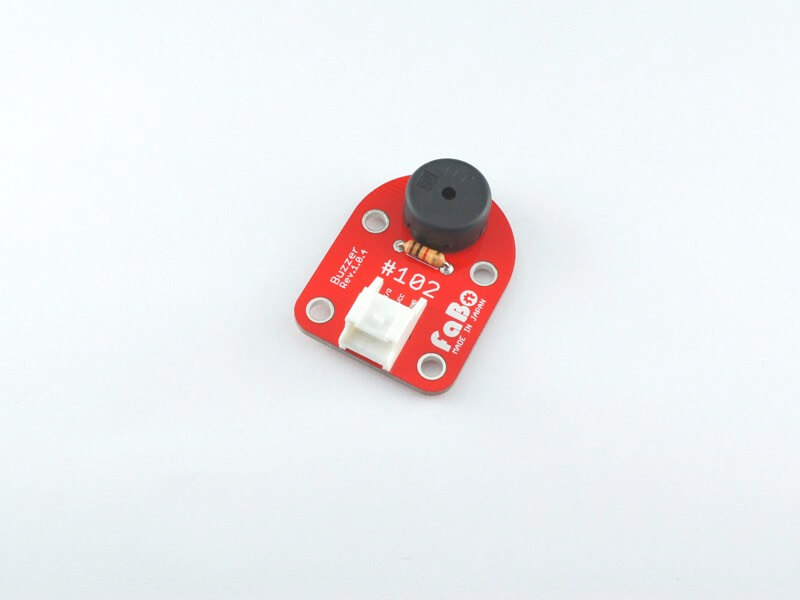

#102 Buzzer Brick

Overview

圧電ブザーを使ったBrickです。I/Oピンより、鳴らす音や音の長さを制御することができます。

Connecting

アナログコネクタ(A0〜A5)、またはデジタルコネクタ(2〜13)のいずれかに接続します。

Schematic

Sample Code

D2コネクタにBuzzer Brickを接続し、ビープ音を鳴らしています。

//
// FaBo Brick Sample
//
// #102 Buzzer Brick
//

#define buzzerPin 2 // ブザーピンの設定

int duration = 500; // 音を鳴らす時間

void setup() {
  // ブザーピンを出力用に設定
  pinMode(buzzerPin,OUTPUT);
}

void loop() {
  tone(buzzerPin,262,duration); // ド
  delay(duration);

  tone(buzzerPin,294,duration); // レ
  delay(duration);

  tone(buzzerPin,330,duration); // ミ
  delay(duration);

  delay(1000);
}

tone関数にて出力できる音階と周波数は下記のようになります。
数値が大きくなるほど音が高くなります。

その他の音階については下記をご参照下さい。

https://www.arduino.cc/en/Tutorial/ToneMelody?from=Tutorial.Tone

構成Parts

• 圧電ブザー

GitHub

• https://github.com/FaBoPlatform/FaBo/tree/master/102_buzzer
