#105 Vibrator Brick

Overview

振動モーターを使用したBrickです。

I/Oピンから振動モーターのON/OFFを制御することができます。

Connecting

アナログコネクタ(A0〜A5)、またはデジタルコネクタ(2〜13)のいずれかに接続します。

Parts Specification

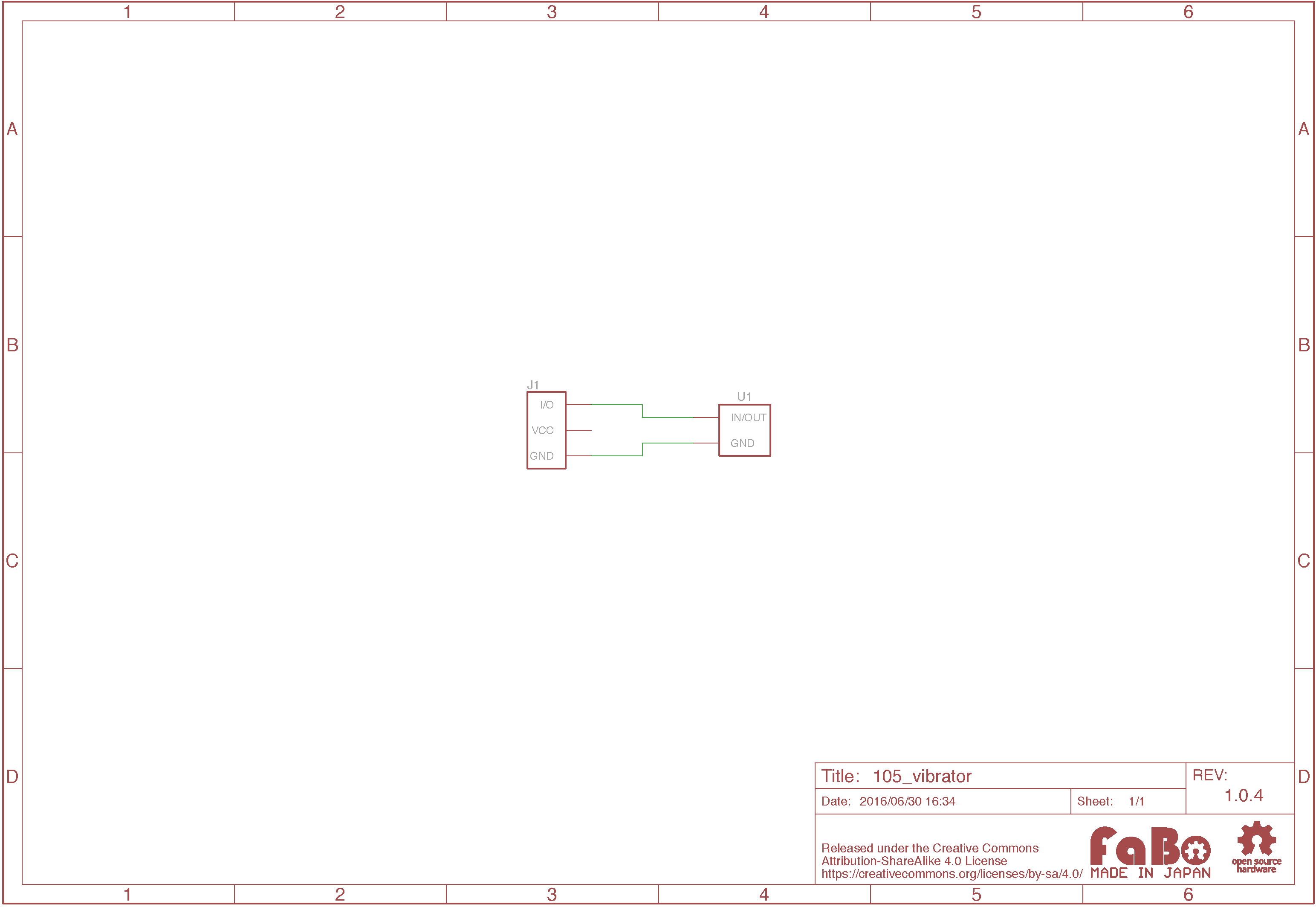

Schematic

Sample Code

A0コネクタに接続したButton Brickの入力により、D2コネクタに接続したVibrator Brick のON/OFFを制御しています。

//
// FaBo Brick Sample
//
// #105 Vibrator Brick
//

#define vibratorPin 2 // Vibratorピン
#define buttonPin A0  // ボタンピン

void setup() {
  // Vibratorピンを出力用に設定
  pinMode(vibratorPin, OUTPUT);
  // ボタンピンを入力用に設定
  pinMode(buttonPin, INPUT);
}

void loop(){
  // ボタンの押下状況を取得
  int buttonState = digitalRead(buttonPin);

  // ボタン押下判定
  if (buttonState == HIGH) {
    // ボタンが押された場合、Vibratorオン
    digitalWrite(vibratorPin, HIGH);
  }
  else {
    // Vibratorオフ
    digitalWrite(vibratorPin, LOW);
  }
}

構成Parts

• 振動モーター LA3R5-480AH1

GitHub

• https://github.com/FaBoPlatform/FaBo/tree/master/105_vibrator
